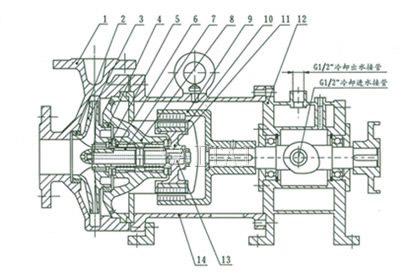

叔丁胺泵叔丁胺計量泵結構圖
|
1 |
泵體 |
4 |
后密封環 |
7 |
軸套 |
10 |
隔離套 |
13 |
軸 |
|
2 |
靜環 |
5 |
止推環 |
8 |
軸承體 |
11 |
內磁鋼總成 |
14 |
聯接架 |
|
3 |
葉輪 |
6 |
軸承 |
9 |
外磁鋼總成 |
12 |
冷卻箱 |
|
|
叔丁胺泵叔丁胺計量泵通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力、完全無泄漏采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。C
叔丁胺泵叔丁胺計量泵產品特點
泵的過流部件根據需要可分別采用304、304L、321、316、316L、CD4MCu、等耐腐材料。流量 3.2～100m3/h揚程8～80m，轉速2900r/min
叔丁胺泵叔丁胺計量泵產品用途
不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、氫氟酸、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等。
|
| |||||||||
|
型 號 |
流量Q |
揚程 |
轉速n |
效率η |
電機型號 |
電機功率 |
|
|
|
|
MP32-20-125G |
3.2 |
20 |
2900 |
35 |
YB802-2 |
1.1 |
|
|
|
|
MP32-20-160G |
3.2 |
32 |
2900 |
35 |
YB90S-2 |
1.5 |
|
|
|
|
MP40-25-105G |
6.3 |
12.5 |
2900 |
45 |
YB802-2 |
1.1 |
|
|
|
|
MP40-25-125G |
6.3 |
20 |
2900 |
42 |
YB90L-2 |
2.2 |
|
|
|
|
MP40-25-160G |
6.3 |
32 |
2900 |
35 |
YB100L-2 |
3 |
|
|
|
|
MP40-25-200G |
6.3 |
50 |
2900 |
28 |
YB132S1-2 |
5.5 |
|
|
|
|
MP50-40-85G |
12.5 |
8 |
2900 |
56 |
YB802-2 |
1.1 |
|
|
|
|
MP50-32-105G |
12.5 |
12.5 |
2900 |
54 |
YB90L-2 |
2.2 |
|
|
|
|
MP50-32-125G |
12.5 |
20 |
2900 |
50 |
YB100L-2 |
3 |
|
|
|
|
MP50-32-160G |
12.5 |
32 |
2900 |
46 |
YB112M-2 |
4 |
|
|
|
|
MP50-32-200G |
12.5 |
50 |
2900 |
39 |
YB132S2-2 |
7.5 |
|
|
|
|
MP50-32-250G |
12.5 |
80 |
2900 |
30 |
YB160L-2 |
18.5 |
|
|
|
|
MP65-50-125G |
25 |
20 |
2900 |
58 |
YB132S1-2 |
5.5 |
|
|
|
|
MP65-50-160G |
25 |
32 |
2900 |
56 |
YB132S2-2 |
7.5 |
|
|
|
|
MP65-40-200G |
25 |
50 |
2900 |
49 |
YB160M-2 |
15 |
|
|
|
|
MP65-40-250G |
25 |
80 |
2900 |
46 |
YB180M-2 |
22 |
|
|
|
|
MP80-65-125G |
50 |
20 |
2900 |
66 |
YB132S2-2 |
7.5 |
|
|
|
|
MP80-65-160G |
50 |
32 |
2900 |
64 |
YB160M-2 |
15 |
|
|
|
|
MP80-50-200G |
50 |
50 |
2900 |
60 |
YB160L-2 |
18.5 |
|
|
|
|
MP80-50-250G |
50 |
80 |
2900 |
55 |
YB200L1-2 |
30 |
|
|
|
|
MP100-80-125G |
100 |
20 |
2900 |
72 |
YB160M-2 |
15 |
|
|
|
|
MP100-80-160G |
100 |
32 |
2900 |
70 |
YB160M-2 |
22 |
|
|
|
|
MP100-65-200G |
100 |
50 |
2900 |
68 |
YB200L1-2 |
30 |
|
|
|
|
MP100-65-250G |
100 |
80 |
2900 |
64 |
YB225M-2 |
45 |
|
|
|
|
注：以上各種規格均可配防爆電機。 |
|
|
| ||||||
