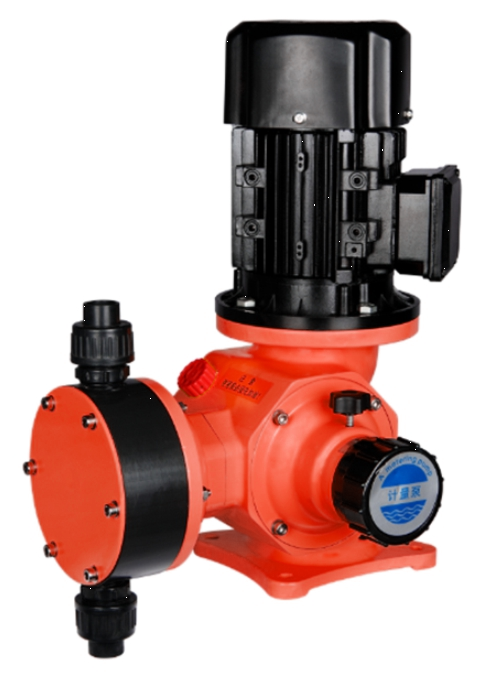

鹽水計量泵工作原理及結構圖？

鹽水計量泵廣泛適用于環保、制藥、造紙、污水處理及城市供水等行業，并能輸送腐蝕性漿料和危險化學品。近年來，水泥助磨劑行業等得到廣泛采用。

鹽水計量泵產品特點

 1、可變偏心滑軸調節機構，曲柄連桿傳動。

 2、排量：Q=1200(L/h)

 3、額定排壓P2=0.35(Mpa)

 4、機械驅動PTFE膠片

 5、手動/自動沖程調節/數字變頻控制可選，實現外部信號自動控制。

 6、多種材質泵頭可選有PVC、PVDF、PTFE、304、316L合金等

 7、適用介質溫度-10℃～100℃

 8、沖程在靜態及動態條件下均可調節

 9、可選雙隔膜泵頭/帶隔膜破裂報警

 10、泵流量調節范圍10~100％。流量精度±1％

鹽水計量泵產品用途

 廣泛適用于環保、制藥、造紙、污水處理及城市供水等行業，并能輸送腐蝕性漿料和危險性化學品。近年來，水泥助腐劑行業得到廣泛地采用。

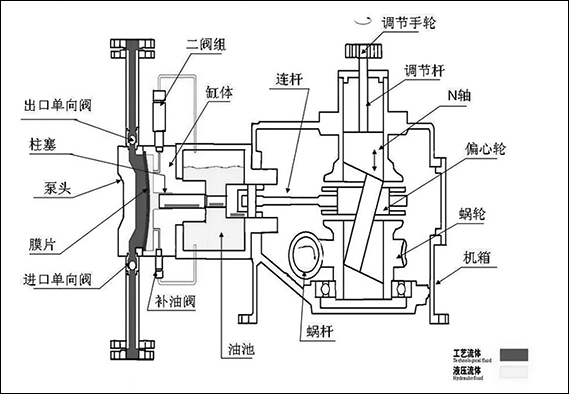

  鹽水計量泵結構原理特性

      鹽水計量泵的結構：該泵的由電機、傳動箱、缸體等三部份組成傳動箱部件是由凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行調節挺桿行程，從面改變膜片伸縮距離來達到改變流量的目的。

      鹽水計量泵缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。

工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
