卸堿泵結構介紹

軸承架、軸、密封箱體和葉輪組成一個安裝單元模塊，不同規格泵之間可以完全互換，節省備件儲備成本。同時，拆下可分式聯軸器后，無需拆卸管路和電機，就可以把軸承架、軸、密封箱體和葉輪組成安裝單元模塊拆卸下來。

卸堿泵泵體

設計成單蝸殼和雙蝸殼結構，泵體上帶有互換的口環，保護泵體免遭磨損，泵體也可以設計成帶保溫夾套結構。

卸堿泵法蘭位置

入口法蘭水平吸入，出口法蘭徑向朝上。

水力和軸向力平衡

性能曲線平坦，汽蝕值低，效率高，在不滿負荷下，也保持這種特性；

閉式、單吸式葉輪，可用背葉片或通過平衡環和平衡孔平衡軸向力。

軸承和潤滑

軸承采用單列球軸承、稀有潤滑；軸承密封采用迷宮密封；油位由恒位油杯自動控制。

軸封

軸封可采用機械密封箱體或填料密封箱體，密封箱體可冷卻或保溫，軸封可冷卻、沖洗。

法蘭壓力等級和旋轉方向

法蘭設計壓力等級為PN16和PN25，也可適用于ANSI125和150。

從電機端看，泵為順時針方向旋轉。

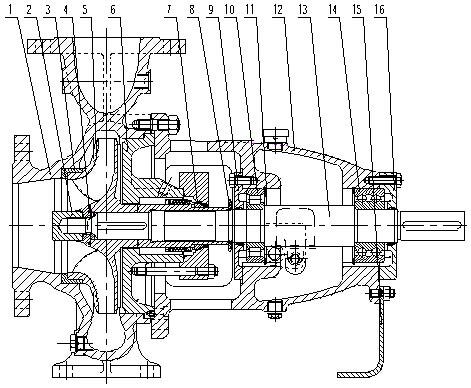

零件明細表
