拖車式移動泵站為什么會發生汽蝕

口徑：2寸~32寸

流量：50m3/h~10000m3/h

揚程：15m~300m

吸程：6m~9m

性能特點：流量大、體積小、操作簡單、維護方便

應用范圍：廣泛運用于城市防洪排澇、應急搶險、農田抗旱、消防遠程供水。

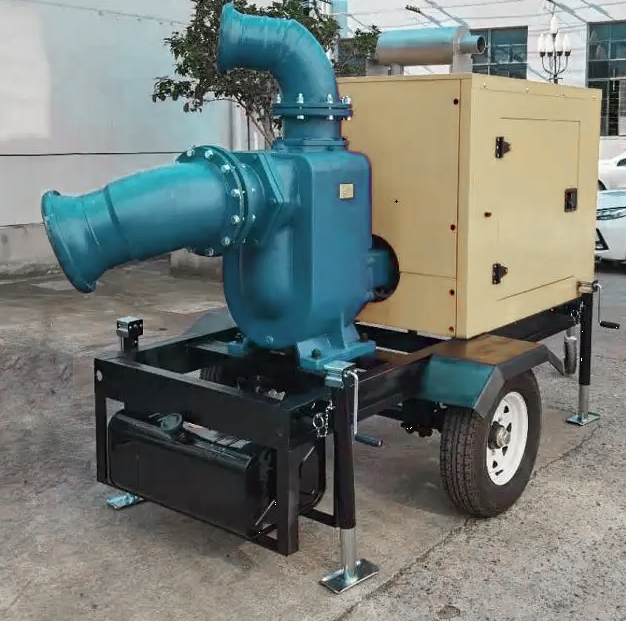

一、拖車式移動泵站 產品概述：

   拖車式移動泵站是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵組集自吸和無堵塞排污于一體，采用柴油機驅動軸向回流外混式，并通過泵體、葉輪流道的獨特設計，使用時不需要安裝底閥和灌引水。泵組可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污及防澇工程、農業灌溉等。該泵組具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便、一體式或戶外型可移動設計等特點.

拖車式移動泵站靈活機動；設備集成驅動動力，可用于無電源地區的突擊排澇搶險。設備到現場，用其安裝的控制系統啟動發動機帶動泵即可抽送流體，方便快捷。配有照明系統可適應夜間工作。

二、拖車式移動泵站 產品特點

每套設備是一個獨立可移動的，無需任何輔助工程；機動性作業，隨時到達；高排水量或遠距離輸送；單人短時間內安裝操作；不需額外電源和起吊設備；無復雜維修保養。

三、拖車式移動泵站 適用范圍

無電源地區；突擊防洪排澇；抗旱搶險；農業灌溉、水產養殖；各種臨時抽水場合；圍堰抽水工業、市政排水。

整套系統的主要配套產品：國內外柴油機和大流量泵。

四、拖車式移動泵站 技術要求

驅動：電啟動柴油機，并配有燃油表機油報警裝置；

泵：

　　�。�1）無需抽真空和采用其它方式附助抽水，把抽水管伸入所需抽水地方后，可達到快速直接啟動泵抽排水。

　　�。�2）采用集裝式機械密封，機械密封采用獨立潤滑和冷卻腔，冷卻腔采用油潤滑，冷卻腔保持2bar壓力；

　         泵送能力：普通的塑料袋、紡織袋、泥漿、毛發等雜物能順利通過抽排，不會堵塞泵體；

　　　管件：進口金屬骨架橡膠管，出口軟管，并配快速接頭；（長度根據用戶要求）

　　　泵車：采用4輪式或2輪式合金鋼底盤車架，硬質鋼板隔音罩，并配有拖車架；

　　　控制系統：采用集成面板集中操控。

拖車式移動泵站產生汽蝕的原因

    如果拖車式移動泵站在工作中產生了噪音和振動，并伴隨著流量、揚程和效率的降低，有時甚至不能工作，當檢修這臺泵時，常�？梢园l(fā)現葉片入口邊靠前蓋板處和葉片進口邊附近有麻點或蜂窩狀破壞。在實際運行中，有很多拖車式移動泵站是由于汽蝕所破壞的。

    拖車式移動泵站汽蝕或汽蝕過程就是流動的液體產生氣泡并隨后發生破裂的過程。當流體的絕對速度增加，由于流體的靜壓力下降，對于一定溫度下流體的某些特定質點來說，雖無熱量自外部輸入，但它們已達到了汽化壓力，使得質點汽化，并產生汽泡。沿著流道，如果流體的靜壓力隨之再次升高，大于汽化壓力，汽泡就會迅速破裂，產生巨大的屬于內向爆炸性質的冷凝沖擊。若汽泡破裂不是發生在流動液體時，而是發生在導流組件的壁面處，則汽蝕會導致壁面材料受到浸蝕。

    當拖車式移動泵站在汽蝕狀況下操作時，即使沒有發生壁面材料的浸蝕，也會發現此時拖車式移動泵站的噪聲增大，振動加劇，效率下降，以及揚程降低。

    裝置汽蝕余量：又稱為有效的汽蝕余量。裝置汽蝕余量是由于吸入裝置提供的，在拖車式移動泵站進口處單位重量液體具有超過汽化壓和水頭的富余能量。國外稱此為有效的凈正吸頭，即泵進口處(位置水頭為零)液體具有全水頭減去汽化壓和水頭凈剩的值，用NPSHa表示。它的大小與裝置參數跟液體性質有關。因為吸入裝置的水力損失和流量的平方成正比，所以NPSHa隨流量增加而減小。NPSHa-Q是下降的曲線。

    拖車式移動泵站汽蝕余量(NPSHr)和泵內流動情況有關，是由拖車式移動泵站本身決定的平衡泵進口部分的壓力降，也就是為了保證泵不發生汽蝕，要求在泵進口處單位重量液體具有超過汽化壓力水頭的富余能量。國外稱此為必需的凈正吸頭。泵汽蝕余量的物理意義表示液體在泵進口部分壓力下降的程度。所謂必需的凈正吸頭，是指要求吸入裝置必須提供這么大的凈正吸頭，方能補償壓力下降，保證泵不發生汽蝕。

    多級拖車式移動泵站汽蝕余量與裝置參數無關，只與泵進口部分的運動參數有關。運動參數在一定轉速和流量下是由幾何參數決定的。這就是說NPSHr是由泵本身(吸水室和葉輪進口部分的幾何參數)決定的。對既定的泵，不論何種液體(除粘性很大，。影響速度分布外)，在一定轉速和流量下流過泵進口，因速度大小相同故均有相同的壓力降，NPSHr相同。所以NPSHr和液體的性質無關(不考慮熱力學因素)。NPSHr越小，表示壓力越小，要求裝置必須提供的NPSHa小，因而泵的抗汽蝕性能越好。
