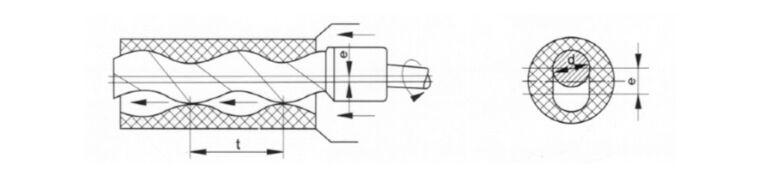

輸漿泵工作原理圖

輸漿泵屬推進式容積泵，主要部件是轉子和定子，轉子是一個大導程大齒高和較小螺旋內徑的螺桿(轉子)定子是與之相配的雙頭螺線和螺套，這樣在轉子和定子問形成了儲存介質的空間，當轉子在定子內運轉時，介質沿軸向由啜入端向排出運動。

輸漿泵與其他泵類的優勢比較

1、與離心泵相比輸漿泵無需安裝閥門，流量是穩定的線性流動；

2、與柱塞泵相比輸漿泵具有自吸能力強、吸入高度強；

3、與隔膜泵相比輸漿泵可輸送各種混合雜質含有氣體及固體顆粒或纖維的介質，也可輸送各種腐蝕性物質；

4、與齒輪油泵相比，輸漿泵可輸送高粘度的物質；

5、與柱塞泵，隔膜泵及齒輪泵不同的是，輸漿泵可用于藥劑填充和計量。

工作特點：

egbdtfvg   定子與轉子接觸的螺旋封將收入腔與排出腔完全分開，使泵具有閥門]的隔斷作用。

egbdtfvg   可實現液、氣、固體的多相混輸。

egbdtfvg   泵內流體流動時容積不發生變化，沒有湍流攪動和脈動。

egbdtfvg   彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質的磨耗。

egbdtfvg   輸入介地粘度可達5000MPa?.?S含固量可達50%。

egbdtfvg   流量與轉速正比，借助調速器可實現量的自動調節。

egbdtfvg   泵可以正反輸送
