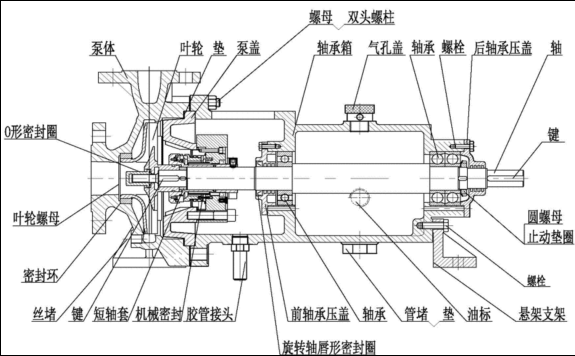

喹啉泵(喹啉計量泵定制)構造圖

喹啉泵結構特點

喹啉泵((喹啉計量泵定制)定制)結構，通過泵體與軸承箱體的聯接將泵蓋固定夾緊在中間，泵蓋用止口與軸承箱定位

asdvvfdv sdvc    喹啉泵((喹啉計量泵定制)泵體采用軸向吸入，徑向排出，腳支承式，可直接固定在底座上，軸承箱體尾部用懸架支架支撐在底座上

asdvvfdv sdvc    喹啉泵((喹啉計量泵定制)葉輪有閉式(CP型)、開式(CPQ型結構, 用背葉片和口環平衡軸向力

asdvvfdv sdvc   喹啉泵((喹啉計量泵定制) 葉輪與軸為鍵連接，采用特殊的葉輪螺母鎖緊方式，運轉或停泵時介質倒灌時防止葉輪螺母松脫

asdvvfdv sdvc    喹啉泵((喹啉計量泵定制)泵體、泵蓋、軸承箱體及密封端蓋的沖洗和冷卻接口均采用錐管螺紋，增加了管路密封可靠性，軸承選用滾動軸承，油潤滑，加大油池容積

asdvvfdv sdvc    喹啉泵((喹啉計量泵定制)泵的結構設計為后開門形式，檢修時不移動泵進出口接管(即泵體不動)，就可以移出葉輪、軸、軸封和軸承部件，折卸方便

asdvvfdv sdvc   喹啉泵((喹啉計量泵定制) 軸封箱的大錐形空腔，使機械密封處于寬敞的空腔中，同時還和背葉片，空腔內壁的導流葉片配合，在軸封箱內形成的自沖洗流場，從而無需接外沖洗液，實現自沖洗;還將摩擦副面上產生的熱量迅速帶走，避免介質中固體顆粒(<5%)在旋轉環與靜環接觸面上的積聚，減少磨損，延長了機械密封的壽命。

喹啉泵

流量（Q）=（1.8～1200）m3/h,

揚程（H）=3～130m

※    產品性能

 ＊   運行平穩，可靠性高

 ＊  震動小，噪音低

 ＊  zui大工作壓力1.6MPa，溫度-20～195℃

 ＊   可輸送400cps以下的液體

 ＊  可輸送含顆粒直徑（3～50）mm,含固量小于20%的液體

※    應用領域

 ●化工  ●制鹽   ●造紙   ●環保    ●醫藥   ●冶金   ●食品等行業輸送有顆粒、有纖維、易結晶、團絮狀的強腐蝕性介質。

※     喹啉泵材料

  根據用戶的要求和輸送介質的特性，可選用各種不同的材質。包括305、307、316L、Ocr25、2Cr17Ni2、鈦材等幾十種
