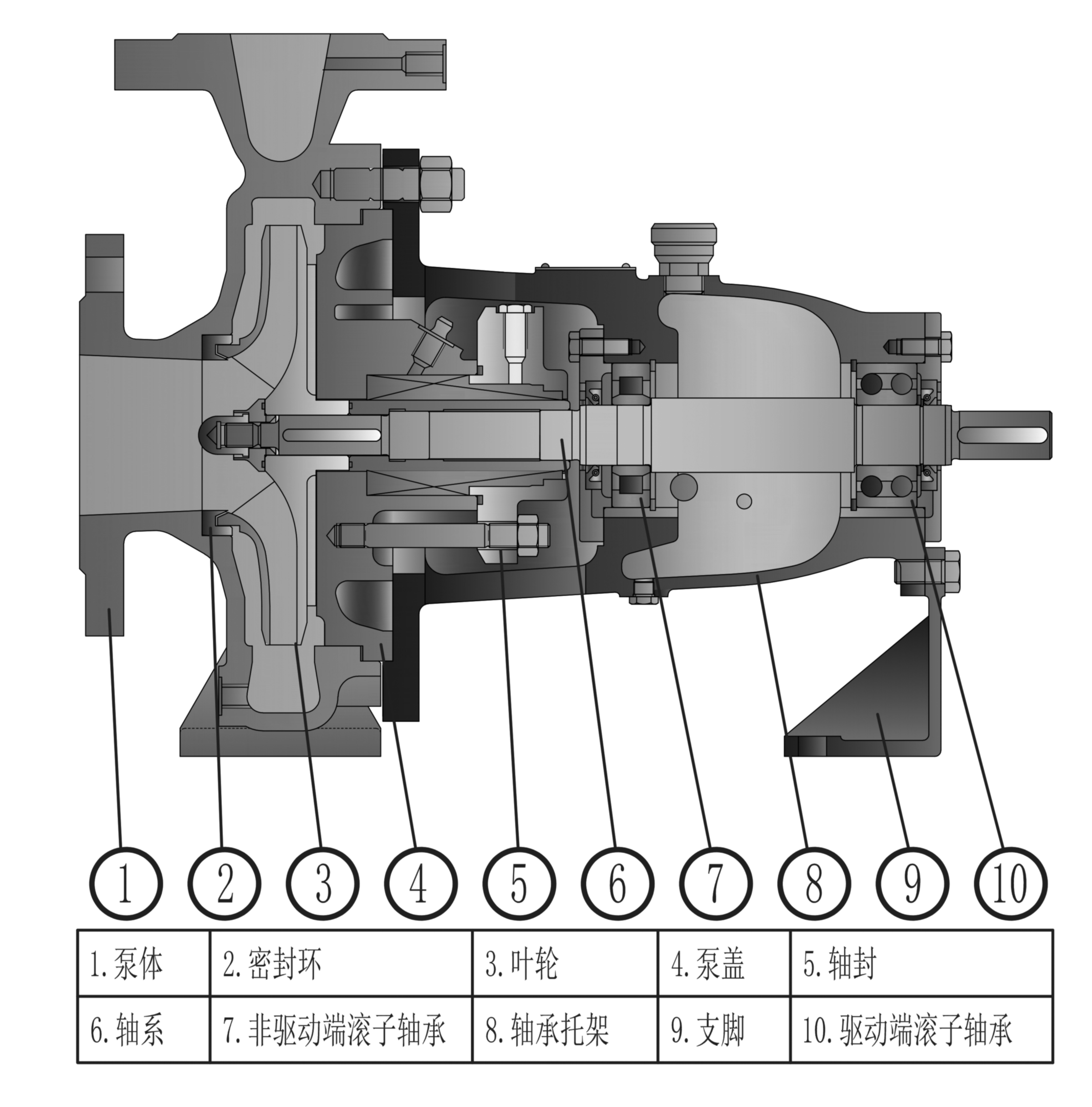

結晶母液泵泵頭構造圖

結晶母液泵使用參數

口徑 25~400mm

流量（Q）可達 2600m³/h

揚程（H）可達 250m

工作壓力(P)可達 2.5MPa

工作溫度（T）-20°C~ +180°C

中心支撐 -20°C~ +450°C

結晶母液泵結構

該泵為單級、臥式徑向剖分蝸殼泵，泵體為腳支撐。單吸徑向葉輪，軸向吸入，徑向排出。

根據使用條件，采用前、后磨損環及平衡孔進行水力平衡。填料箱具有冷卻或加熱管接頭。軸封采用

填料密封，也可以采用單端面或雙端面機械密封，并配有冷卻，沖洗或密封系統。

標準管路按 API 規范設計。

吸入及排出管法蘭的額定壓力等級相同。

從電機端看，泵為順時針轉動。

結晶母液泵輸送介質

各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸。

各種鹽溶液。

各種液態石油化工產品，有機化合物，以及其他有腐蝕性的原料和產品。

目前我廠的耐腐蝕材料，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情

況。
