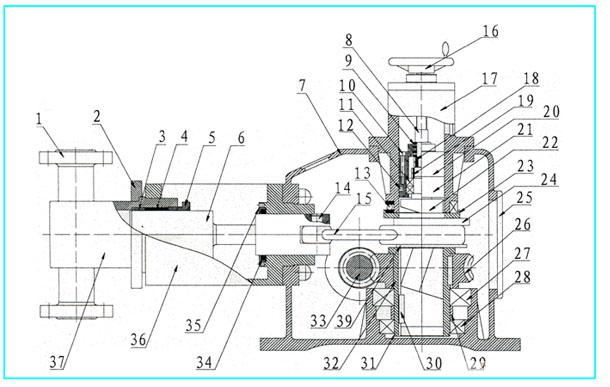

異壬醇泵異壬醇計量泵主要部件圖
|
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
單向閥 |
11 |
軸承 |
21 |
上軸承座 |
31 |
軸用擋圈 |
|
2 |
異壬醇泵異壬醇計量泵頭壓板 |
12 |
定位銷 |
22 |
曲軸 |
32 |
下軸承套 |
|
3 |
支承套 |
13 |
推力軸承 |
23 |
推力片 |
33 |
蝸桿 |
|
4 |
密封套 |
14 |
短軸 |
24 |
墊片 |
34 |
密封件 |
|
5 |
壓緊螺母 |
15 |
連桿 |
25 |
方蓋板 |
35 |
密封件壓板 |
|
6 |
柱塞 |
16 |
調節手輪 |
26 |
蝸輪 |
36 |
異壬醇泵異壬醇計量泵頭連接頭 |
|
7 |
機體 |
17 |
調節總成 |
27 |
軸承 |
37 |
異壬醇泵異壬醇計量泵頭 |
|
8 |
調節絲桿 |
18 |
圓螺母 |
28 |
軸承 |
38 |
軸瓦 |
|
9 |
推力軸承 |
19 |
圓螺母 |
29 |
隔套 |
|
|
|
10 |
內六角螺栓 |
20 |
上軸承蓋 |
30 |
鍵 |
| |
異壬醇泵異壬醇計量泵可調計量范圍：0-3000L/H
大壓力承受范圍：0-50MPa
驅動方式：電機驅動
控制方式：手動、自動控制 (可接收4-20mA信號來調節流量)
配置方式：異壬醇泵異壬醇計量泵頭保溫、冷卻、電機可配防爆
1、與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
2、異壬醇泵異壬醇計量泵經濟實用，占地面積小，性能優越。
3、異壬醇泵異壬醇計量泵易損部件全部經過特殊化處理，質量保證。
4、異壬醇泵異壬醇計量泵內部配置性能卓越的調節器總成，延長異壬醇泵異壬醇計量泵的使用壽命，并降低了噪音。
5、異壬醇泵異壬醇計量泵定量輸出，在異壬醇泵異壬醇計量泵運行或停止時也可任意調節流量，精密度高可達正負百分之一。
6、異壬醇泵異壬醇計量泵吐出壓力高一款系列可達500KG。
7、異壬醇泵異壬醇計量泵適用于輸送溫度為 -30～120℃，粘度為 0.3～800mm2/s 的介質。
