磷銨料漿泵結構圖

磷銨料漿泵結構示意圖如下：

磷銨料漿泵水力模型經過CFD優化設計，并應用雙相流磨蝕理論進行流道設計，過流部件采用自行研發的耐磨蝕、耐腐蝕合金材料，體現了高效節能、運行成本低、可靠性高的特點

產品參數

fghbfbvc fvf   流量：Q=700～14000 (m³/h)

fghbfbvc fvf   揚程：H=15～63 (m)

fghbfbvc fvf   轉速：n=420～980rpm

fghbfbvc fvf   比重：γ ≤1.5

fghbfbvc fvf   溫度：T=0～120℃

fghbfbvc fvf   口徑：300～900mm

產品特性

產品結構泵整體為全金屬泵結構，不采用襯膠或其他高分子材料

fghbfbvc fvf   泵體采用2605N或2205雙相不銹鋼材質，具有很好的抗氯離子和硫酸根離子的能力，也可選用304或316等

fghbfbvc fvf   泵為前、后開式結構，在拆卸葉輪、機械密封和其他組件時無需拆卸泵進出口管線

fghbfbvc fvf   機械密封為單端面集裝式機封，用戶可選擇內沖洗型和外沖洗型

fghbfbvc fvf   軸承部件采用懸架、后拉式結構，泵傳動采用直聯傳動或減速器變速傳動

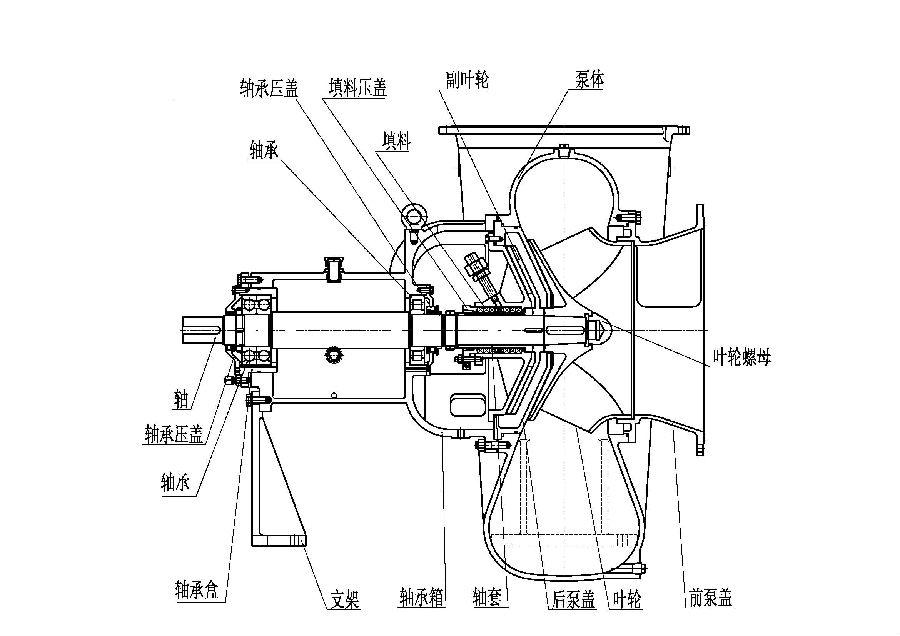

結構示意圖如下：
