一、 原油泵-高壓20MPA原油輸送泵產品簡介結構特點優勢說明

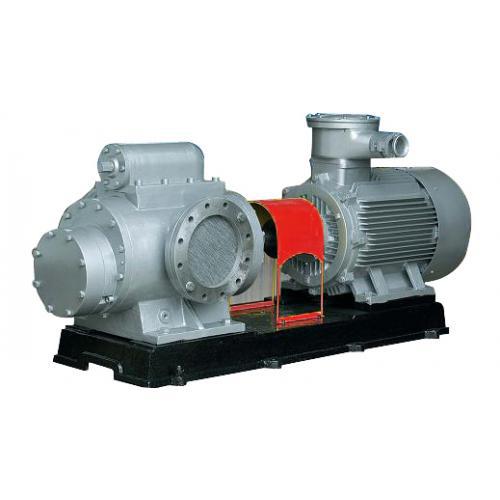

1、  原油泵-高壓20MPA原油輸送泵產品概述簡介：

原油泵-高壓20MPA原油輸送泵是無脈動軸向輸送具有一定潤滑性介質的定量容積式低壓轉子泵，適于輸送燃料油、潤滑油、液壓油、礦物油等油類和具有潤滑性的流動性液體。所輸送的介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。ASND系列三轉子泵由特殊型線（擺線）構成的螺旋型面，當電機或馬達驅動主動轉子轉動時，其不斷運動的各個密封腔室逐漸形成真空，液體在大氣壓的作用下由吸入口吸入并沿軸向連續、無脈動的輸送到排出口，無攪拌、乳化現象。形成排出壓力的能力取決于系統負載和轉子密封腔的數量，同時也與輸送介質的粘度以及驅動轉速也有一定的關系。

原油泵-高壓20MPA原油輸送泵的主動轉子和從動轉子采用液壓平衡裝置，被輸送的液體在泵腔內做連續、勻速的軸向直線運動，無脈動，噪音低，運轉平穩，流量壓力穩定，工作平穩，振動小。

原油泵-高壓20MPA原油輸送泵的零部件通用互換性好，可以任意拆解，更換相應的零部件。泵零件少，結構簡單，重量輕，安裝、使用、維修方便，效率高，壽命長。

三轉子泵的從動轉子的軸向力支撐在后蓋或主動轉子上，并由液壓力驅動旋轉，從動轉子由液壓力驅動，，主動轉子和從動轉子之間沒有機械接觸，轉子之間，轉子和泵套之間皆有油膜保護，因而轉子型面僅傳遞液壓扭矩，并不受力，也無磨損和機械摩擦，對全部傳動零件而言，均由被輸送介質形成的油膜保護和潤滑。

三轉子泵的主桿的徑向旋轉跳動由平衡活塞套也可以叫滑動軸承定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，無泄漏，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。

具有很強的自吸能力，節能低耗，不需要底閥及每次開機前灌油。

組合系列化有多種結構，可用于臥式（H），法蘭式（F）和立式（S）浸油式（J）以及懸掛式(K)安裝。

根據所輸送介質需要還可提供加熱或冷卻結構。

對于潤滑性相對較差的介質，可以采用軸承外置結構（W1）以及金屬波紋管密封。保證三轉子泵優良的使用壽命。

為了保護泵、電機和管路系統，泵必須帶有外置或內置安全閥裝置。

     可輸送介質種類：

A  潤滑性液體：液壓油，礦物油，機械油，潤滑油，淬火油，齒輪油，變壓器油，汽輪機油，水乙二醇，原油，動植物油等

B  低潤滑性液體：輕柴油，重柴油，燃油，燃料油，重油，渣油，含臘稀油，冷卻液，皂化液等

C  粘性液體：各種合成橡膠液，人造膠液，乳化液等

2、  原油泵-高壓20MPA原油輸送泵性能特點：

（1）         流量范圍：10～10000 L/min (升/分鐘)　　 0.6～620m3/h (立方/小時)

（2）         壓力范圍：0～4 Mpa（兆帕）0～40 bar（巴） 0-40 kg/f (公斤力/平方厘米)

（3）         輸送介質粘度范圍：2-10000 cst（厘斯）

（4）         泵送溫度：300 ℃ （攝氏度）

（5）         容許最高轉速：3600 r/min （轉/分鐘）
